Guía de Instalación Rápida

Siga estos pasos para instalar físicamente y encender por primera vez su cámara OV80i.

Contenido de la caja​

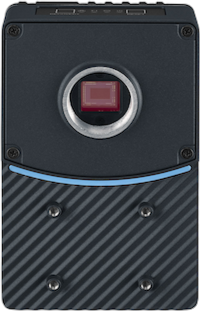

Cámara OV80i InteligentePlaca de MontajeCable M12 de 12 pinesCable M12 de 8 pines a RJ45Bloque Terminal o Adaptador de Fuente de Alimentación
OV80i Cámara InteligentePlaca de Montaje o Soporte (si se solicitó)Cable M12 de 12 pines A-Coded (Pigtail o Extensión)Cable M12 de 8 pines X-Coded a RJ45 EthernetBloque Terminal o Adaptador de Fuente de Alimentación (opcional)

Herramientas necesarias​

Llave Allen de 4 mmDestornillador planoFuente de 24VDC
4 mm Llave Allen (para montajes)Destornillador plano pequeño (para cableado del Bloque Terminal)Fuente de alimentación 24 V DC (salida mínima de 1 A)

Conexiones Eléctricas​

aviso

Confirme la asignación de pines antes de encender. Un cableado incorrecto puede dañar la cámara. Para obtener detalles completos de cableado, consulte Guía de Alimentación + Cableado M12.

La OV80i utiliza un conector 12 pines M12 A-coded para toda la alimentación, E/S y comunicación.

  • Pines de alimentación:
    • Pin 7 = 24 V DC (+)
    • Pin 8 = GND (−)

Puede:

  • Usar un cable pigtail directamente conectado a una fuente de alimentación regulada de 24 V DC (salida mínima de 1 A).
  • O conectarse mediante una M12 a Terminal Block Base, que expone todos los pines.

Montaje de la cámara​

  1. Utilice el soporte incluido o una configuración de montaje personalizada.
  2. Asegúrese de que la cámara esté estable y bien fijada.
  3. Coloque la cámara a la distancia de trabajo especificada para su lente.
nota

La OV80i utiliza lentes C-mount.

tip

Para obtener mejores resultados, evite el deslumbramiento, las sombras o la contraluz.

Configuración de Red y Display​

  1. Conecte el puerto Ethernet a una computadora portátil o a un switch.
  2. Configure su computadora para la subred 10.250.0.X para comunicarse.
nota

La cámara se entrega con:

  • IP estática: 10.250.0.100
  • DHCP: Desactivado por defecto (puede habilitarse en la configuración)

Para acceso de emergencia, conéctese vía Micro-USB y abra http://192.168.55.1 en un navegador (funciona independientemente de la configuración de Ethernet).

Conecte una pantalla de 1920×1080 al puerto HDMI para ver una HMI simplificada, de solo lectura, para visualización en tiempo real. Esta es de solo lectura y no interactiva.

Especificaciones de Red​

Las cámaras Overview.ai (p. ej., OV20i, OV80i) son sistemas industriales de visión con IA que normalmente cumplen con las siguientes especificaciones de red:

CaracterísticaValor típico
InterfazEthernet de 1 Gbps
ProtocoloTCP/IP (a menudo con FTP/MQTT/REST/API)
Uso de ancho de banda típico~15–50 Mbps por cámara (varía según la resolución de la imagen, la frecuencia y el modelo de IA)
Ancho de banda picoPuede subir a picos de 100–200 Mbps durante cargas de imágenes o ráfagas

Regla general (por cámara):

  • Velocidad mínima de puerto: 1 Gbps
  • Búfer por puerto recomendado: >100 KB para manejar ráfagas
  • Capacidad de uplink/backbone: Si se agregan cámaras a un switch, el uplink debe soportar ~200–300 Mbps por cámara (considerando el overhead)

Verificación de Encendido​

Una vez alimentada:

  • El LED de alimentación (derecha) debe estar sólido en Verde.
  • El LED de Ethernet (izquierda) debe estar Naranja si está conectado.
  • El inicio se completa en ~30 segundos.

Listo para Usar​

En Chrome o Edge, abra: http://10.250.0.100 para acceder a la interfaz web de la cámara.

🔗 Véase También​

2D Drawings​

A continuación se shows un dibujo 2D para referencia:

Dibujo 2D de OV80i

Descargar modelos 3D​

Puede descargar modelos 3D para montaje e integración a continuación:

OV80i:
